| 输送带 |

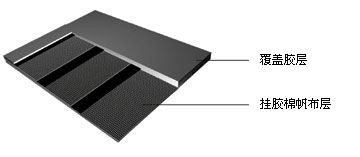

普通输送带由多层橡胶棉（涤棉）帆布粘接在一起，上下复以复盖胶，用于输送中小块状、粒状、粉状物料。产品执行GB/T7984-2001标准。
·品种：按复盖胶的性能可分为强划型、强磨型、一般型。 |
 |
 |
| 全棉涤棉输送带 |
普通输送带 |
| 规 格 |
| 带宽(mm) |
布层数 |
复盖胶厚度(mm) |
| 工作面 |
非工作面 |
| 300 |
3~5 |
4.5 3.0 1.5 |
3.0 1.5 |
| 400 |
3~6 |
4.5 3.0 1.5 |
3.0 1.5 |
| 500 |
3~6 |
4.5 3.0 1.5 |
3.0 1.5 |
| 650 |
3~6 |
4.5 3.0 1.5 |
3.0 1.5 |
| 800 |
3~8 |
6.0 4.5 3.0 1.5 |
3.0 1.5 |
| 1000 |
3~8 |
6.0 4.5 3.0 1.5 |
3.0 1.5 |
| 1200 |
4~10 |
6.0 4.5 3.0 |
4.5 3.0 1.5 |
| 1400 |
4~10 |
6.0 4.5 3.0 |
4.5 3.0 1.5 |
| 1600 |
4~10 |
6.0 4.5 3.0 |
4.5 3.0 1.5 |
| 1800 |
5~10 |
6.0 4.5 |
4.5 3.0 |
| 2000 |
5~10 |
6.0 4.5 |
4.5 3.0 |
| 2200 |
5~10 |
6.0 4.5 |
4.5 3.0 |
|
(1)胶带纵向全厚度拉伸强度规格：N/mm
180 200 250 315 400
500 630
(2)复盖层物理性能： |
.gif) |
|
| |
复盖层
性能级别 |
代号 |
拉伸强度不小于 |
拉断伸长率%≥ |
磨耗量 mm3≤ |
70℃× 168h老化后，拉伸强度和拉断伸长率变化率% |
| MPa |
kgf/cm2 |
| 强划裂型 |
H |
24.0 |
180 |
450 |
120 |
-25~+25 |
| 强磨损型 |
D |
18.0 |
140 |
400 |
100 |
-25~+25 |
| 一般型 |
L |
15.0 |
100 |
350 |
200 |
-25~+25 |
|
| |
| （3）层间粘合强度（含天然纤维织物带芯） |
| |
| 指标项目 |
布层间 |
复盖层与布层间 |
| 复盖层厚度≤1.5mm |
复盖层厚度＞1.5mm |
| N/mm |
N/mm |
N/mm |
| 纵向试样平均值不小于 |
2.7 |
2.1 |
2.70 |
| 全部纵向试样较低峰值不小于 |
2.7 |
1.6 |
2.2 |
|
| |
| 输送带是胶带运输机的主要部件,起承载物料的作用,它广泛用于钢铁、煤炭、冶金、化工、建材、粮食等行业。使用输送带作为运输载体和其它运输方式相比具有操作安全、使用方便、维修容易、运输低廉且可实现连续化、缩短运输距离等优点。在一定范围内已成为公路、铁路运输的替代者.此种输送带适用与一般条件下输送无特殊腐蚀性常温块状、颗粒、粉状物料。 |
| 1.覆盖胶物理机械性能： |
| |
覆盖层性能级别 |
拉伸强度≥ |
拉断伸长率≥ |
磨耗量≤ |
|
Mpa |
% |
mm3 |
H |
24.0 |
450 |
120 |
D |
18.0 |
400 |
100 |
L |
15.0 |
350 |
200 |
|
| |
2.全厚度拉伸性能：
a.带的纵向拉伸强度不低于如下标称值：160、200、250、315、400、500、600、630、800N/mm
b.带的全厚度纵向拉断伸长率不小于10%。带的全厚度纵向参考力伸长率应不大于4%。
c.直线度：不大于25mm
d.层间粘合强度： |
| |
指标名称 |
布层间≥ |
覆盖层与布层间 |
覆盖层厚度≤1.5mm |
覆盖层厚度>1.5mm |
全部试样平均值 |
3.2N/mm |
2.1N/mm |
2.7N/mm |
|
